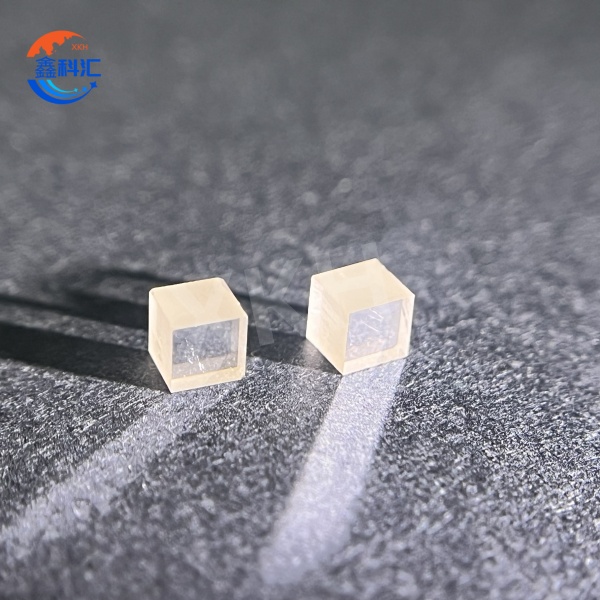

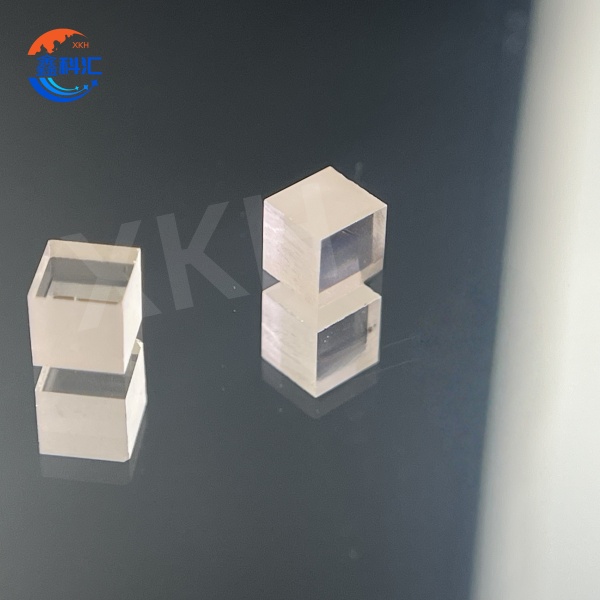

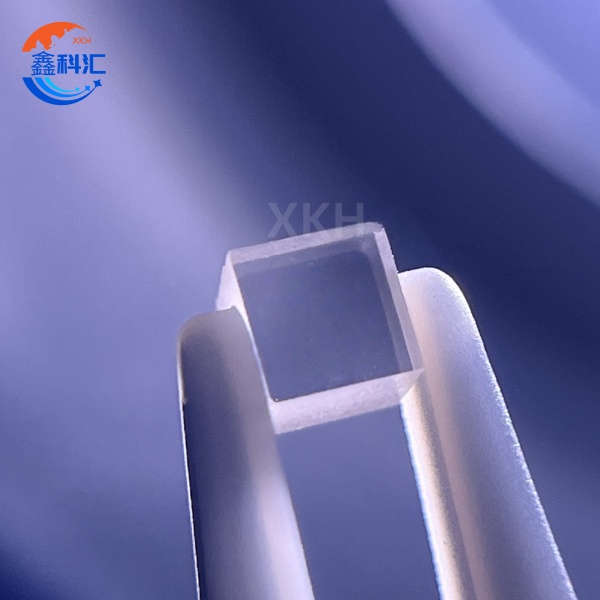

उच्च शुद्धता वाले SiC ऑप्टिकल लेंस, क्यूबिक 4H-सेमी 6SP, आकार अनुकूलित

संक्षिप्त वर्णन:

SiC लेंस (सिलिकॉन कार्बाइड ऑप्टिकल लेंस) उच्च शुद्धता वाले सिलिकॉन कार्बाइड (SiC) से निर्मित सटीक ऑप्टिकल घटक हैं, जो असाधारण भौतिक-रासायनिक गुण और ऑप्टिकल प्रदर्शन प्रदान करते हैं। अति उच्च तापीय चालकता (490 W/m·K), कम तापीय विस्तार गुणांक (4.0×10⁻⁶/K) और उत्कृष्ट पर्यावरणीय स्थिरता के कारण, SiC लेंस चरम परिस्थितियों में काम करने वाले ऑप्टिकल सिस्टम के लिए सर्वोत्तम विकल्प बन गए हैं। ये लेंस पराबैंगनी से लेकर सुदूर-अवरक्त तरंग दैर्ध्य (0.2-6 μm) तक उत्कृष्ट संचरण प्रदर्शन (बिना कोटिंग के पारगम्यता >70%) प्रदर्शित करते हैं, जो उन्हें उच्च-शक्ति लेजर सिस्टम, अंतरिक्ष प्रकाशिकी और कठोर औद्योगिक वातावरण में ऑप्टिकल इमेजिंग के लिए विशेष रूप से उपयुक्त बनाता है।

SiC लेंस के निर्माण प्रक्रिया में नैनोस्केल सटीकता (सतह की खुरदरापन <1 nm) वाली ऑप्टिकल सतहें प्राप्त करने के लिए सटीक पिसाई, अति-सटीक पॉलिशिंग और विशेष कोटिंग उपचार शामिल हैं। उच्च परिशुद्धता वाले ऑप्टिकल सिस्टम की डिज़ाइन आवश्यकताओं को पूरा करने के लिए एस्फेरिक और फ्रीफॉर्म सतहों सहित अनुकूलित ज्यामितियों का निर्माण किया जा सकता है।

हमें ईमेल भेजें

विशेषताएँ

SiC ऑप्टिकल लेंस की विशेषताएं

1. भौतिक श्रेष्ठता

अत्यधिक पर्यावरणीय अनुकूलता: यह 1500°C से अधिक तापमान, तीव्र अम्ल/क्षार संक्षारण और उच्च-ऊर्जा विकिरण को सहन कर सकता है, जो अंतरिक्ष यान और परमाणु सुविधाओं के लिए आदर्श है।

असाधारण यांत्रिक शक्ति: हीरे के लगभग बराबर कठोरता (मोह्स 9.5), 400 एमपीए से अधिक फ्लेक्सुरल शक्ति, और पारंपरिक ऑप्टिकल ग्लास की तुलना में कहीं अधिक प्रभाव प्रतिरोध।

थर्मल स्थिरता: फ्यूज्ड सिलिका की तुलना में 100 गुना अधिक थर्मल चालकता, और साधारण कांच की तुलना में केवल 1/10 का सीटीई, तीव्र थर्मल साइक्लिंग के तहत स्थिरता सुनिश्चित करता है।

2. प्रकाशीय प्रदर्शन के लाभ

व्यापक स्पेक्ट्रल ट्रांसमिशन (0.2-6 μm); विशेष कोटिंग्स विशिष्ट बैंडों (जैसे, 3-5 μm मिड-IR) में ट्रांसमिटेंस को >95% तक अनुकूलित कर सकती हैं।

कम प्रकीर्णन हानि (<0.5%/सेमी), 10/5 स्क्रैच-डिग मानक तक सतह की फिनिश, और सतह की समतलता λ/10@633 एनएम।

उच्च लेजर-प्रेरित क्षति सीमा (LIDT) >15 J/cm² (1064 nm, 10 ns पल्स), उच्च-शक्ति लेजर फोकसिंग सिस्टम के लिए उपयुक्त।

3. सटीक मशीनिंग क्षमताएं

यह 100 एनएम पीवी से कम आकार की सटीकता और 1 आर्कमिन से कम केंद्रीकरण के साथ जटिल सतहों (अगोलाकार, मुक्तरूप) का समर्थन करता है।

खगोलीय दूरबीनों और अंतरिक्ष प्रकाशिकी के लिए बड़े आकार के SiC लेंस (व्यास >500 मिमी) बनाने में सक्षम।

SiC ऑप्टिकल लेंस के प्राथमिक अनुप्रयोग

1. अंतरिक्ष प्रकाशिकी और रक्षा

सैटेलाइट रिमोट सेंसिंग लेंस और स्पेस टेलीस्कोप ऑप्टिक्स में SiC के हल्के गुणों (घनत्व 3.21 ग्राम/सेमी³) और विकिरण प्रतिरोध का लाभ उठाया जाता है।

मिसाइल सीकर की ऑप्टिकल खिड़कियां, हाइपरसोनिक उड़ान के दौरान वायुगतिकीय ताप (>1000°C) को सहन कर सकती हैं।

2. उच्च-शक्ति लेजर प्रणालियाँ

औद्योगिक लेजर कटिंग/वेल्डिंग उपकरणों के लिए फोकस लेंस, जो किलोवाट-श्रेणी के निरंतर लेजरों के लंबे समय तक संपर्क में रहने पर भी खराब नहीं होते।

जड़त्वीय परिरोध संलयन (आईसीएफ) प्रणालियों में बीम को आकार देने वाले तत्व, जो सटीक उच्च-ऊर्जा लेजर संचरण सुनिश्चित करते हैं।

3. सेमीकंडक्टर और सटीक विनिर्माण

EUV लिथोग्राफी ऑप्टिक्स के लिए SiC मिरर सबस्ट्रेट्स, जिनमें 10 kW/m² ऊष्मा प्रवाह के तहत 1 nm से कम तापीय विरूपण होता है।

ई-बीम निरीक्षण उपकरणों के लिए विद्युतचुंबकीय लेंस, जो सक्रिय तापमान नियंत्रण के लिए SiC की चालकता का उपयोग करते हैं।

4. औद्योगिक निरीक्षण एवं ऊर्जा

उच्च तापमान वाली भट्टियों (1500 डिग्री सेल्सियस पर निरंतर संचालन) के लिए एंडोस्कोप लेंस।

तेल कुओं के लॉगिंग उपकरणों के लिए इन्फ्रारेड ऑप्टिकल घटक, जो डाउनहोल दबाव (>100 एमपीए) और संक्षारक माध्यमों का सामना कर सकते हैं।

मुख्य प्रतिस्पर्धी लाभ

1. व्यापक प्रदर्शन नेतृत्व
SiC लेंस थर्मल/मैकेनिकल/रासायनिक स्थिरता में पारंपरिक ऑप्टिकल सामग्रियों (फ्यूज्ड सिलिका, ZnSe) से बेहतर हैं, और उनके "उच्च चालकता + कम विस्तार" गुण बड़े ऑप्टिक्स में थर्मल विरूपण की चुनौतियों का समाधान करते हैं।

2. जीवनचक्र लागत दक्षता
हालांकि शुरुआती लागत अधिक होती है, लेकिन SiC लेंस की विस्तारित सेवा अवधि (पारंपरिक कांच की तुलना में 5-10 गुना अधिक) और रखरखाव-मुक्त संचालन कुल स्वामित्व लागत (TCO) को काफी कम कर देता है।

3. डिज़ाइन की स्वतंत्रता
रिएक्शन-बॉन्डेड या सीवीडी प्रक्रियाएं हल्के SiC ऑप्टिकल संरचनाओं (हनीकॉम्ब कोर) को सक्षम बनाती हैं, जिससे अद्वितीय कठोरता-से-वजन अनुपात प्राप्त होता है।

XKH सेवा क्षमताएँ

1. अनुकूलित विनिर्माण सेवाएं

ऑप्टिकल डिजाइन (ज़ेमैक्स/कोड वी सिमुलेशन) से लेकर अंतिम डिलीवरी तक संपूर्ण समाधान, जो एस्फेरिक/ऑफ-एक्सिस पैराबोलिक फ्रीफॉर्म सतहों को सपोर्ट करता है।

विशेष प्रकार की कोटिंग्स: एंटी-रिफ्लेक्शन (AR), डायमंड-लाइक कार्बन (LIDT>50 J/cm²), कंडक्टिव ITO, आदि।

2. गुणवत्ता आश्वासन प्रणाली

मेट्रोलॉजी उपकरण, जिनमें 4डी इंटरफेरोमीटर और व्हाइट-लाइट प्रोफिलर शामिल हैं, λ/20 सतह सटीकता सुनिश्चित करते हैं।

सामग्री-स्तर गुणवत्ता नियंत्रण: प्रत्येक SiC नमूने के लिए XRD क्रिस्टलोग्राफिक अभिविन्यास विश्लेषण।

3. मूल्यवर्धित सेवाएं

प्रदर्शन की भविष्यवाणी के लिए थर्मो-स्ट्रक्चरल कपलिंग विश्लेषण (ANSYS सिमुलेशन)।

एकीकृत SiC लेंस माउंटिंग संरचना का अनुकूलन डिजाइन।

निष्कर्ष

SiC लेंस अपने अद्वितीय भौतिक गुणों के कारण उच्च परिशुद्धता वाले ऑप्टिकल सिस्टम की प्रदर्शन सीमाओं को फिर से परिभाषित कर रहे हैं। SiC सामग्री संश्लेषण, सटीक मशीनिंग और परीक्षण में हमारी एकीकृत क्षमताएं एयरोस्पेस और उन्नत विनिर्माण क्षेत्रों के लिए क्रांतिकारी ऑप्टिकल समाधान प्रदान करती हैं। SiC क्रिस्टल वृद्धि में प्रगति के साथ, भविष्य के विकास बड़े एपर्चर (>1 मीटर) और अधिक जटिल सतह ज्यामिति (फ्रीफॉर्म एरे) पर केंद्रित होंगे।

उन्नत ऑप्टिकल घटकों के एक अग्रणी निर्माता के रूप में, XKH नीलम, सिलिकॉन कार्बाइड (SiC) और सिलिकॉन वेफर्स सहित उच्च-प्रदर्शन वाली सामग्रियों में विशेषज्ञता रखता है, और कच्चे माल के प्रसंस्करण से लेकर सटीक फिनिशिंग तक संपूर्ण समाधान प्रदान करता है। हमारी विशेषज्ञता निम्नलिखित क्षेत्रों में फैली हुई है:

1. कस्टम फैब्रिकेशन: जटिल ज्यामितियों (अगोलाकार, फ्रीफॉर्म) की सटीक मशीनिंग, जिसमें ±0.001 मिमी की सहनशीलता होती है।

2. सामग्री की बहुमुखी प्रतिभा: नीलम (यूवी-आईआर विंडो), SiC (उच्च-शक्ति प्रकाशिकी) और सिलिकॉन (आईआर/माइक्रो-ऑप्टिक्स) का प्रसंस्करण।

3. मूल्यवर्धित सेवाएं:

परावर्तक-रोधी/टिकाऊ कोटिंग (यूवी-एफआईआर)

माप विज्ञान समर्थित गुणवत्ता आश्वासन (λ/20 समतलता)

संदूषण-संवेदनशील अनुप्रयोगों के लिए क्लीनरूम असेंबली

एयरोस्पेस, सेमीकंडक्टर और लेजर उद्योगों को सेवाएं प्रदान करते हुए, हम उन्नत विनिर्माण के साथ सामग्री विज्ञान विशेषज्ञता को मिलाकर ऐसे ऑप्टिक्स प्रदान करते हैं जो चरम वातावरण का सामना कर सकते हैं और साथ ही ऑप्टिकल प्रदर्शन को अनुकूलित कर सकते हैं।
