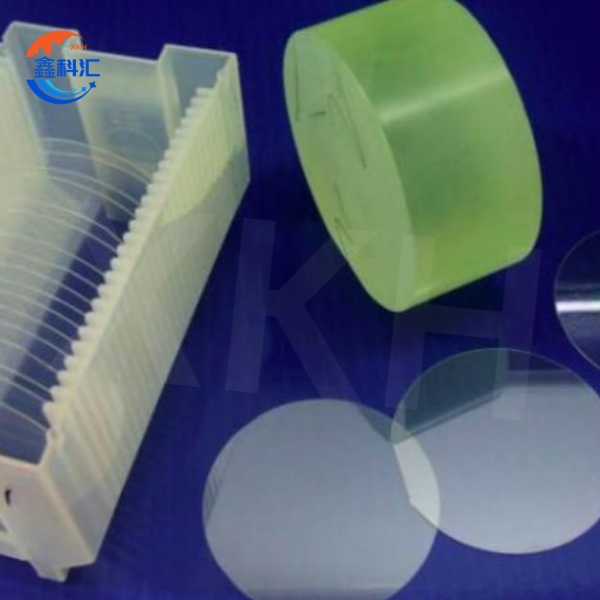

LiTaO₃ सिल्लियां 50 मिमी – 150 मिमी व्यास X/Y/Z-कट अभिविन्यास ±0.5° सहनशीलता
तकनीकी मापदंड
विनिर्देश | पारंपरिक | उच्चा परिशुद्धि |
सामग्री | LiTaO3(LT)/ LiNbO3 वेफर्स | LiTaO3(LT)/LiNbO3 वेफर्स |
अभिविन्यास | एक्स-112°Y,36°Y,42°Y±0.5° | एक्स-112°Y,36°Y,42°Y±0.5° |
समानांतर | 30″ | 10'' |
सीधा | 10' | 5' |
सतही गुणवत्ता | 40/20 | 20/10 |
तरंगाग्र विरूपण | λ/4@632एनएम | λ/8@632एनएम |
सतह समतलता | λ/4@632एनएम | λ/8@632एनएम |
स्पष्ट एपर्चर | >90% | >90% |
नाला | <0.2×45° | <0.2×45° |
मोटाई/व्यास सहनशीलता | ±0.1 मिमी | ±0.1 मिमी |
अधिकतम आयाम | व्यास150×50मिमी | व्यास150×50मिमी |

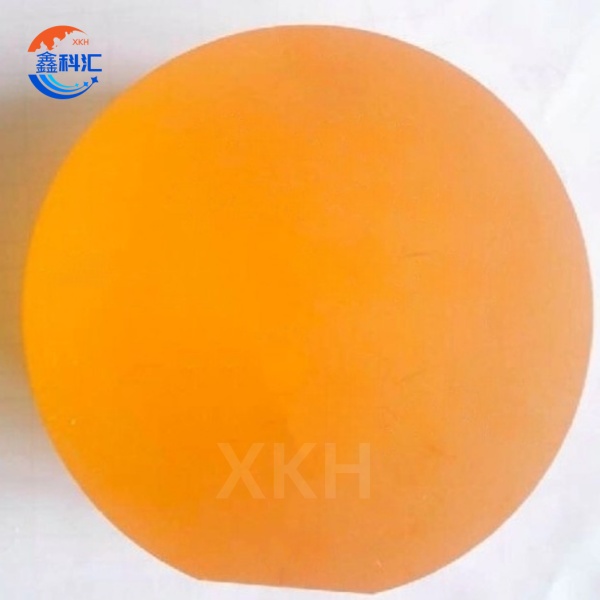

LiTaO₃ पिंड - मुख्य विशेषताएं
1. बेहतर पीजोइलेक्ट्रिक और ध्वनिक प्रदर्शन
उच्च पीजोइलेक्ट्रिक गुणांक (d₃₃~8 pC/N): LiNbO₃ (~6 pC/N) से बेहतर प्रदर्शन करता है, जिससे 5G RF फ्रंटएंड के लिए अत्यंत कम प्रविष्टि हानि (<1.2 dB) के साथ उच्च आवृत्ति SAW/BAW फ़िल्टर सक्षम होते हैं।
मजबूत इलेक्ट्रोमैकेनिकल युग्मन (K²~0.5%): उप-6GHz और mmWave संचार प्रणालियों के लिए बैंडविड्थ और दक्षता को बढ़ाता है।
2. असाधारण तापीय स्थिरता
उच्च क्यूरी तापमान (600°C): -50°C से 300°C तक स्थिर पीजोइलेक्ट्रिक प्रदर्शन बनाए रखता है, जो ऑटोमोटिव इलेक्ट्रॉनिक्स और औद्योगिक सेंसर के लिए आदर्श है।
कम तापीय विस्तार गुणांक (7.5×10⁻⁶/K): परिशुद्धता उपकरणों में तापीय विचलन को न्यूनतम करता है।
3. ऑप्टिकल और रासायनिक मजबूती
ब्रॉडबैंड पारदर्शिता (400-5000 एनएम): आईआर विंडो और इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर के लिए >70% संप्रेषण।
रासायनिक निष्क्रियता: अम्ल/क्षार का प्रतिरोध करता है, कठोर वातावरण में एयरोस्पेस और रक्षा अनुप्रयोगों के लिए उपयुक्त है।
4. अनुकूलन क्षमताएं
अभिविन्यास इंजीनियरिंग: अनुरूपित पीजोइलेक्ट्रिक/ऑप्टिकल गुणों के लिए X/Y/Z-कट सिल्लियां (±0.5° सहनशीलता)।
डोपिंग अनुकूलन: प्रकाशीय क्षति प्रतिरोध के लिए Mg-डोपिंग; उन्नत पीजोइलेक्ट्रिक प्रतिक्रिया के लिए Zn-डोपिंग।
LiTaO₃ पिंड - प्राथमिक अनुप्रयोग
1. 5G और आरएफ संचार
SAW/BAW फिल्टर: स्मार्टफोन और बेस स्टेशनों में उच्च आवृत्ति (2-10 GHz), कम हानि वाले सिग्नल प्रोसेसिंग को सक्षम करते हैं।
एफबीएआर अनुनादक: आरएफ ऑसिलेटर्स के लिए उच्च क्यू-फैक्टर (>1000) प्रदान करते हैं।
2. प्रकाशिकी और इन्फ्रारेड प्रौद्योगिकियां
आईआर डिटेक्टर विंडो: थर्मल इमेजिंग और सैन्य टोही के लिए ब्रॉडबैंड पारदर्शिता का लाभ उठाएं।
इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर: फाइबर ऑप्टिक्स में उच्च गति ऑप्टिकल सिग्नल मॉड्यूलेशन की सुविधा प्रदान करते हैं।
3. ऑटोमोटिव और औद्योगिक संवेदन
अल्ट्रासोनिक सेंसर: पार्किंग सहायता और टीपीएमएस के लिए, इंजन कम्पार्टमेंट के तापमान को सहन करने के लिए।
उच्च तापमान दबाव सेंसर: तेल अन्वेषण और औद्योगिक नियंत्रण में विश्वसनीय प्रदर्शन।
4. रक्षा एवं एयरोस्पेस
ईडब्ल्यू फिल्टर: सैन्य रडार/संचार प्रणालियों के लिए विकिरण-रोधी।
मिसाइल सीकर घटक: थर्मल स्थिरता चरम स्थितियों में विश्वसनीयता सुनिश्चित करती है।
5. उपभोक्ता इलेक्ट्रॉनिक्स
आरएफ फ्रंटएंड मॉड्यूल: स्मार्टफोन में सिग्नल चयनात्मकता को बढ़ाते हैं।
स्मार्ट होम सेंसर: अल्ट्रासोनिक रेंजिंग और हावभाव पहचान।
LiTaO₃ सिल्लियों के मुख्य लाभ
1. असाधारण क्रिस्टल गुणवत्ता और स्थिरता
LiTaO₃ सिल्लियां उच्च शुद्धता वाले Ta₂O₅ (≥99.999%) और अनुकूलित Czochralski (CZ) विधि का उपयोग करके निर्मित की जाती हैं, जिससे प्राप्त होता है:
अत्यंत कम दोष घनत्व (विस्थापन <500 cm⁻², समावेशन ≤5/cm³)
अक्षीय/रेडियल प्रतिरोधकता भिन्नता <5% (बैच-टू-बैच स्थिरता सुनिश्चित करना)
X/Y/Z-कट अभिविन्यास सटीकता ±0.5° (SAW डिवाइस चरण समरूपता आवश्यकताओं को पूरा करना)
2. बेहतर पीजोइलेक्ट्रिक और थर्मल प्रदर्शन
उच्च पीजोइलेक्ट्रिक गुणांक (d₃₃~8 pC/N), LiNbO₃ से 30% अधिक, उच्च आवृत्ति BAW फ़िल्टर डिज़ाइन के लिए आदर्श
क्यूरी तापमान 600°C (ऑपरेटिंग रेंज -50~300°C), चरम वातावरण में बनाए रखना:
आवृत्ति तापमान गुणांक (टीसीएफ) <|-15ppm/°C|
इलेक्ट्रोमैकेनिकल युग्मन गुणांक (K²) भिन्नता <0.5%
3. अनुकूलन और एकीकरण लचीलापन
समायोज्य डोपिंग (MgO 0-8mol%):
5mol% MgO डोपिंग से लेजर क्षति सीमा 10 गुना बढ़ जाती है
Zn डोपिंग माइक्रोवेव परावैद्युत हानि को अनुकूलित करता है (tanδ<0.001 @10GHz)
विषम एकीकरण: LNOI (LiTaO₃-on-Insulator) पतली फिल्म की तैयारी और Si/SiN फोटोनिक चिप्स के साथ संबंध बनाने में सहायता करता है
4. स्केलेबल आपूर्ति आश्वासन
6-इंच (150 मिमी) बड़े पैमाने पर उत्पादन तकनीक: 4-इंच की तुलना में 40% लागत में कमी
तेजी से वितरण: स्टॉक से मानक अभिविन्यास उपलब्ध (3 सप्ताह का लीड समय), 5 किग्रा (4 सप्ताह का चक्र) से छोटे बैच अनुकूलन का समर्थन करता है
LiTaO₃ पिंड - XKH सेवाएँ
1. लागत दक्षता: 8-इंच सिल्लियां 4-इंच विकल्पों की तुलना में सामग्री की बर्बादी को 30% तक कम करती हैं, जिससे प्रति इकाई लागत 18% कम हो जाती है।
2. प्रदर्शन मीट्रिक्स:
SAW फ़िल्टर बैंडविड्थ: >1.28 GHz (बनाम LiTaO3 के लिए 0.8 GHz), 5G mmWave बैंड के लिए महत्वपूर्ण।
थर्मल साइक्लिंग: -200-500°C चक्रों में <0.05% वॉरपेज के साथ जीवित रहता है, ऑटोमोटिव LiDAR परीक्षण में मान्य है।
1. स्थायित्व: पुनर्चक्रणीय प्रसंस्करण विधियां जल की खपत को 40% और ऊर्जा के उपयोग को 25% तक कम करती हैं।
निष्कर्ष
LiTaO₃ सिल्लियां अपने अद्वितीय पीजोइलेक्ट्रिक गुणों और पर्यावरणीय लचीलेपन के माध्यम से 5G संचार, फोटोनिक्स और रक्षा प्रणालियों में नवाचार को बढ़ावा देना जारी रखती हैं। हमारी सामग्री विशेषज्ञता, स्केलेबल उत्पादन और अनुप्रयोग इंजीनियरिंग सहायता हमें उन्नत इलेक्ट्रॉनिक प्रणालियों के लिए पसंदीदा भागीदार के रूप में स्थान देती है।
